Konizität

Typenreihe:

V 5.41, V 5.51, V 6.00

Bei den Ausführungen -Konisches Stahlrohr -Stahlrohrmit aufgegossenem Kunststoff sind Konizitäten nach Kundenwunsch möglich

Konizität

Typenreihe:

V 5.66, V 6.02

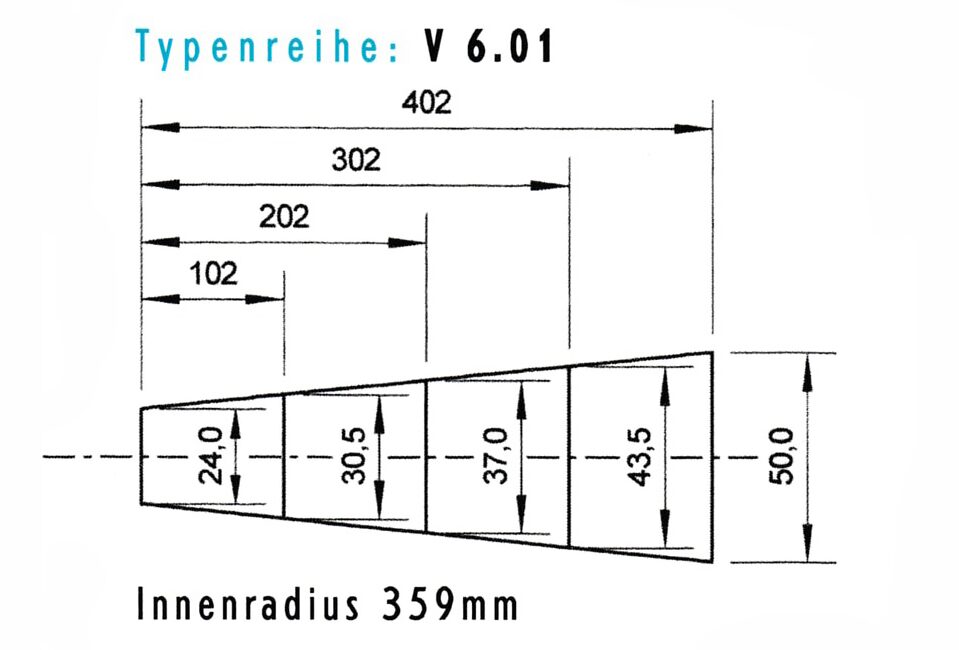

V 6.01

Tragrollenlager:

V 5.1 B

Tragfähigkeit:

max. 10 daN/Rolle

Rostfreie Ausfertigung:

V 5.1 mit Kunststofftragrohr und Niro - Achse

Konische Elemente:

Kunststoff

Tragrohr:

Kunststoff oder Stahl

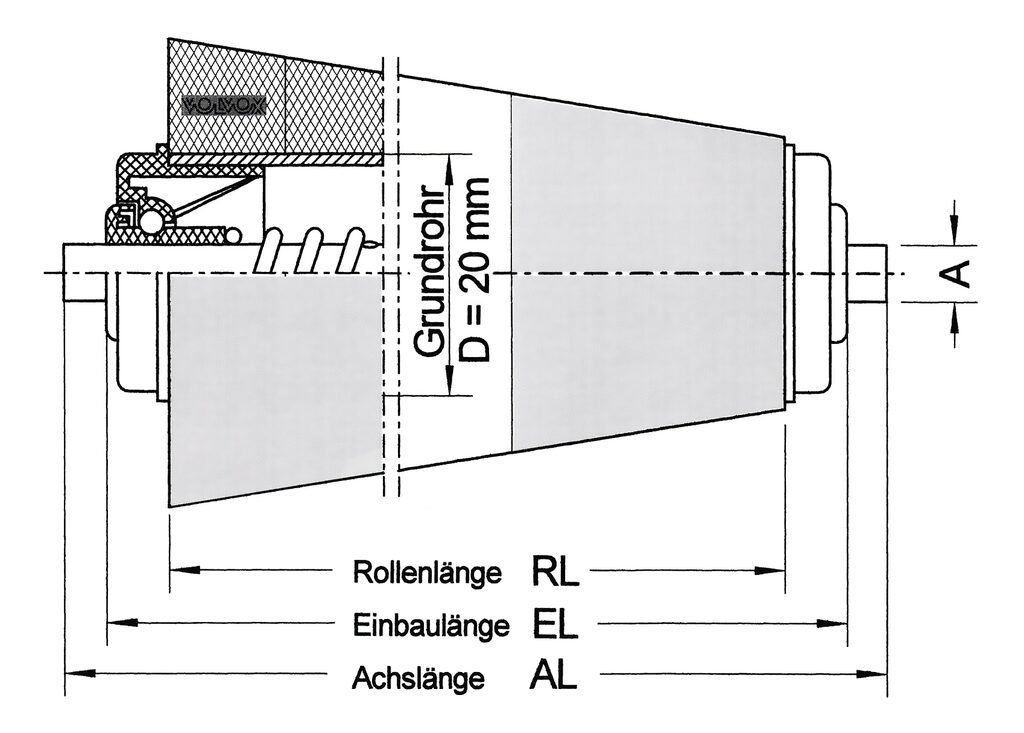

V 6.00

Lagerung:

V8, V3.00

Tragfähigkeit:

V 8 max. 30 daN/Rolle

V 3.00 max. 80 daN/Rolle

Rostfreie Ausfertigung:

V 8 N mit Kunststofftragrohr und Niro - Achse

Konische Eemente:

Kunststoff

Tragrohr:

Kunststoff oder Stahl

Konizität

Typenreihe:

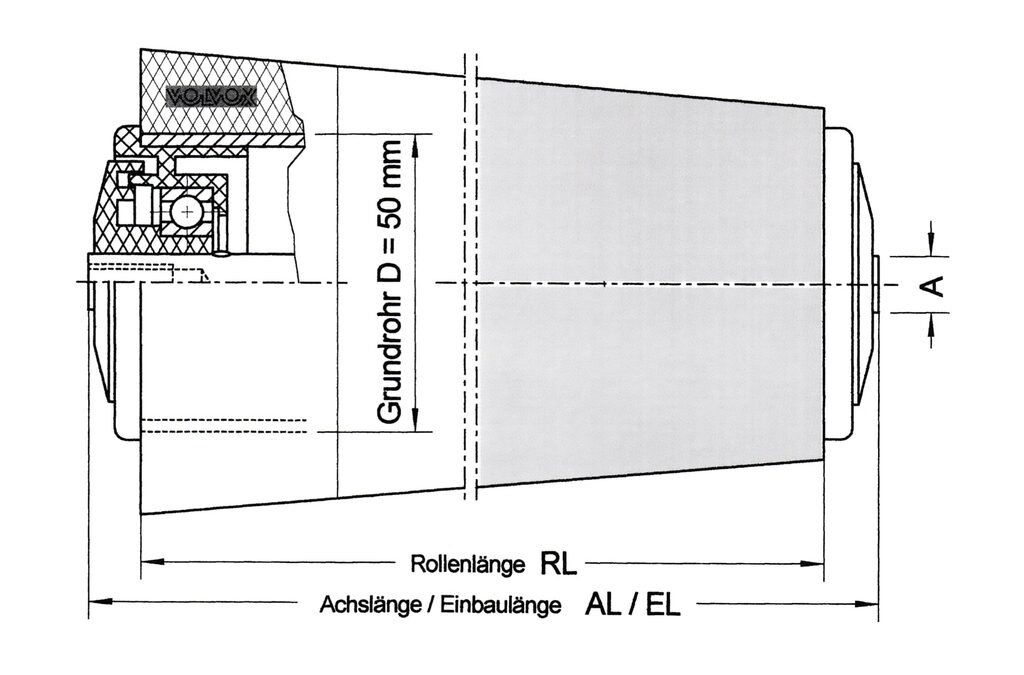

V 6.01

V 6.02

Lagerung:

V 5.0, V 5.1, V 6.0

Tragfähigkeit:

V 5.0 max. 10 daN/Rolle

V 6.0 max. 20 daN/Rolle

Rostfreie Ausfertigung:

V 5.1 mit Kunststofftragrohr und Niro-Achse

Konische Elemente:

Kunststoff

Tragrohr:

Kunststoff oder Stahl

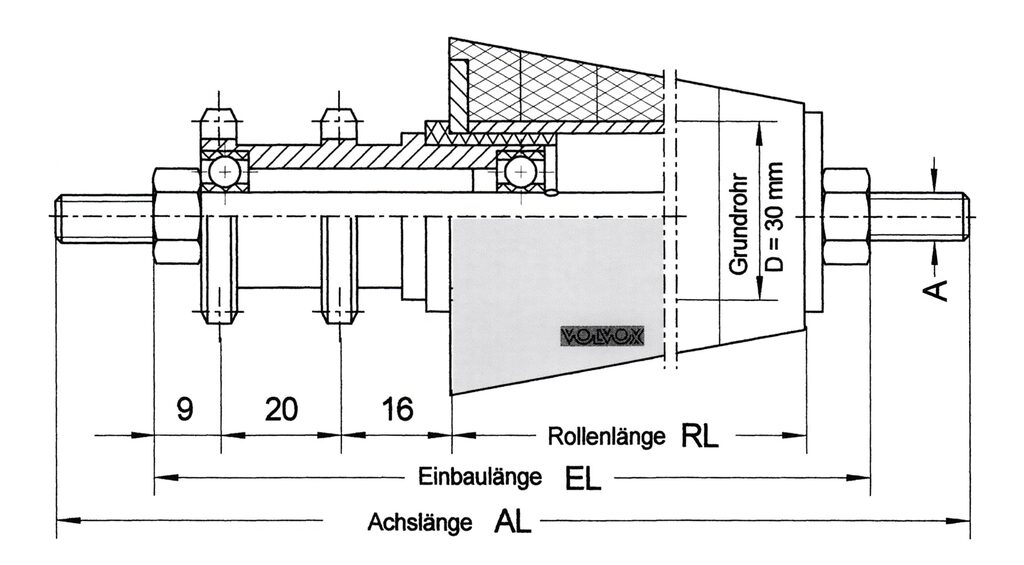

V 5.41

V 5.40

Antriebselement:

Kunststoff 1/2 x 5/16" Z=14

Lagerung:

Rillenkugellager, ZZ oder 2 RS, NIRO - RS

Tragfähigkeit:

max. 40 daN/Rolle

Antrieb:

V 5.41 Festantrieb

V 5.40 Stauantrieb

Gegenlager:

V 3.00

Rostfreie Ausfertigung:

V 3.00 N, RS mit Kunststoffrohr und Niro - Achse

Konische Elemente:

Kunststoff

Tragrohr:

Kunststoff oder Stahl

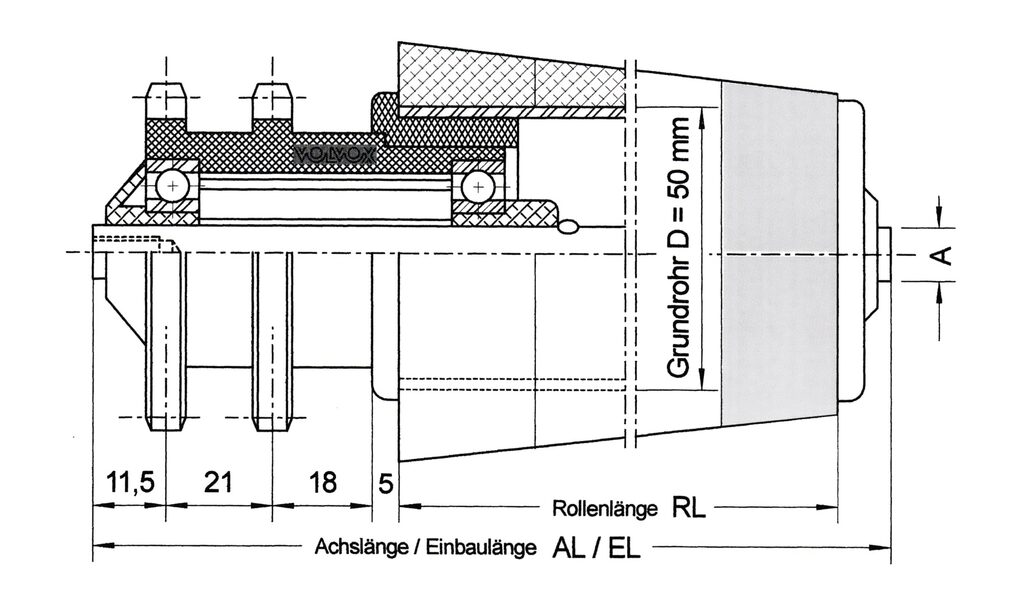

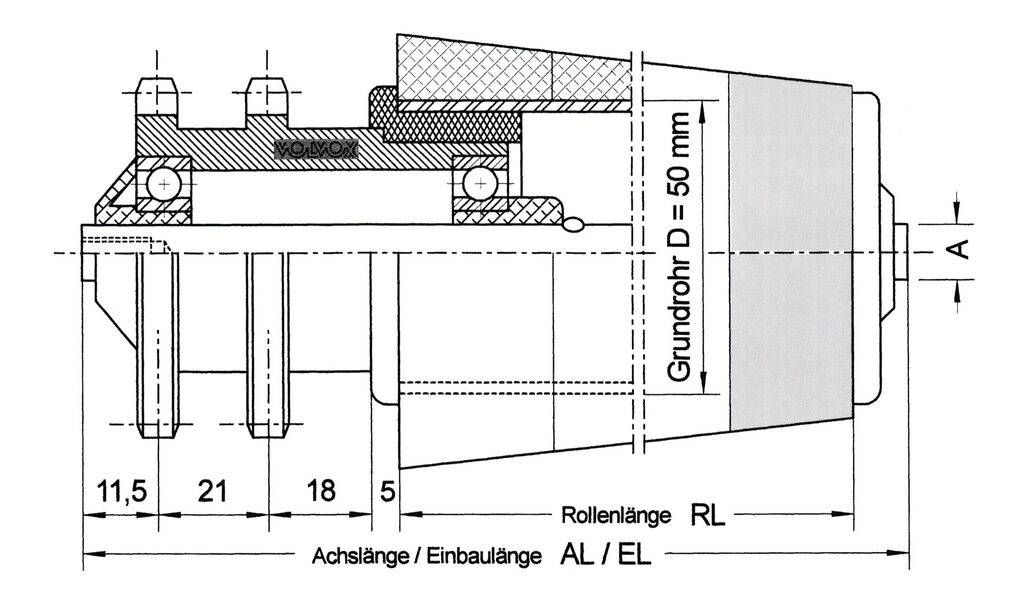

V 5.51

V 5.50

V 5.56

Antriebselement:

Stahl 1/2 x 5/16" Z=14

Lagerung:

Rillenkugellager, ZZ oder 2 RS

Tragfähigkeit:

max. 80 daN/Rolle

Antrieb:

V 5.50 Stauantrieb

V 5.51 Festantrieb

V 5.56 Festantrieb verschweißt mit kon. Stahlrohr

Gegenlager:

V 3.00

Konische Elemente:

Kunststoff

Tragrohr:

Kunststoff oder Stahl

V 5.66

V 5.67

Antriebselement:

Stahl 3/8 x 7/32" Z=12

Lagerung:

Rillenkugellager, ZZ oder 2 RS

Tragfähigkeit:

max. 20 daN/Rolle

Antrieb:

V 5.66 Stauantrieb

V 5.67 Festantrieb

Gegenlager:

V 6.0

Konische Elemente:

Kunststoff

Tragrohr:

Kunststoff oder Stahl
