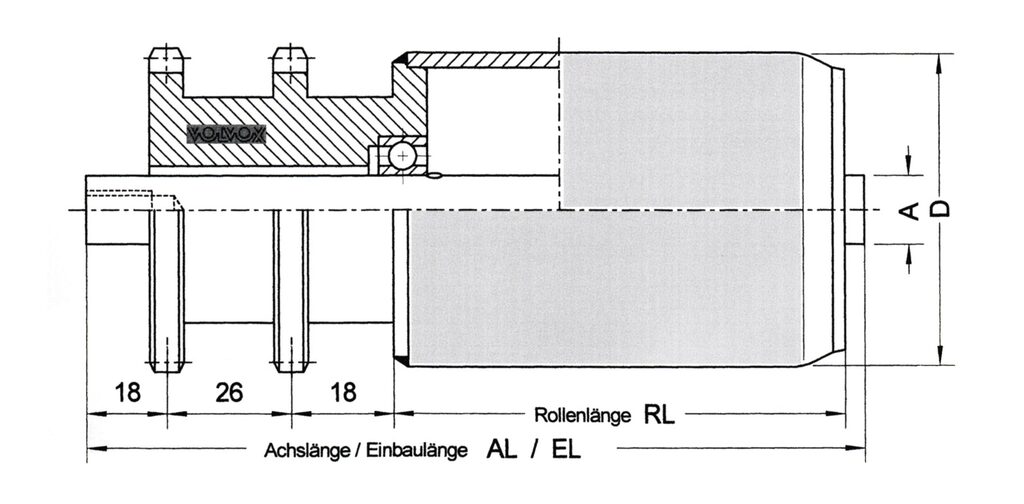

V 4.33
Antriebselement:
Stahl 3/8 x 7/32" Z=12
Lagerung:
Rillenkugellager ZZ oder 2 RS
Tragfähigkeit:
max. 20 daN/Rolle
Antrieb:
V 4.32 Stauantrieb
V 4.33 Festantrieb
Gegenlager:
V 6.0

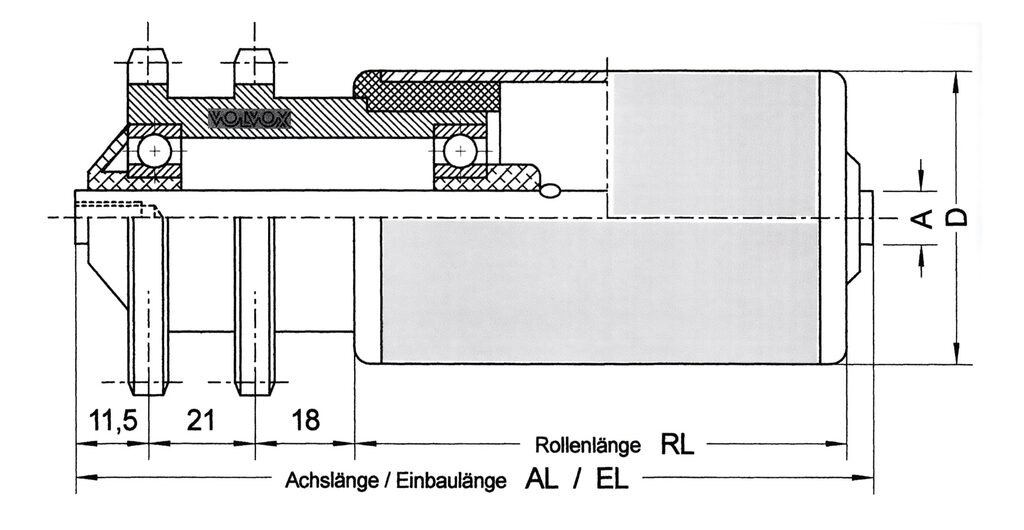

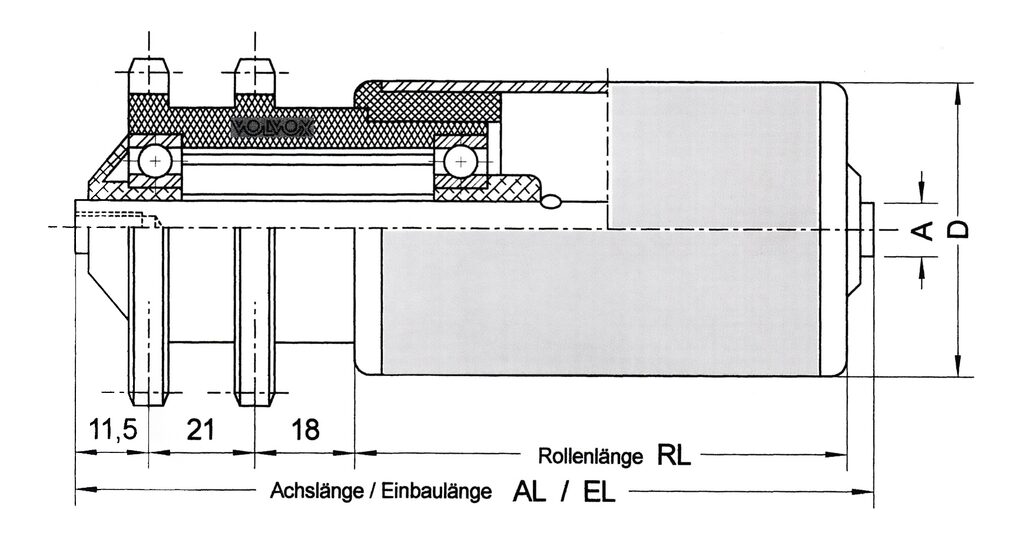

V 4.81
Antriebselement:
Kunststoff 1/2 x 5/16" Z =14
Lagerung:
Rillenkugellager ZZ, 2 RS, NIRO RS
Antrieb:
V 4.80 Stauantrieb
V 4.81 Festantrieb
Rostfreie Ausfertigung:
Lager NIRO RS, Achse NIRO
Rohr Kunststoff oder NIRO
Gegenlager:
V 3.00, V 8 N
Tragfähigkeit:
V 4.80, V 3.00 max. 40 daN/Rolle
V 4.80, V 8 N max. 30 daN/Rolle

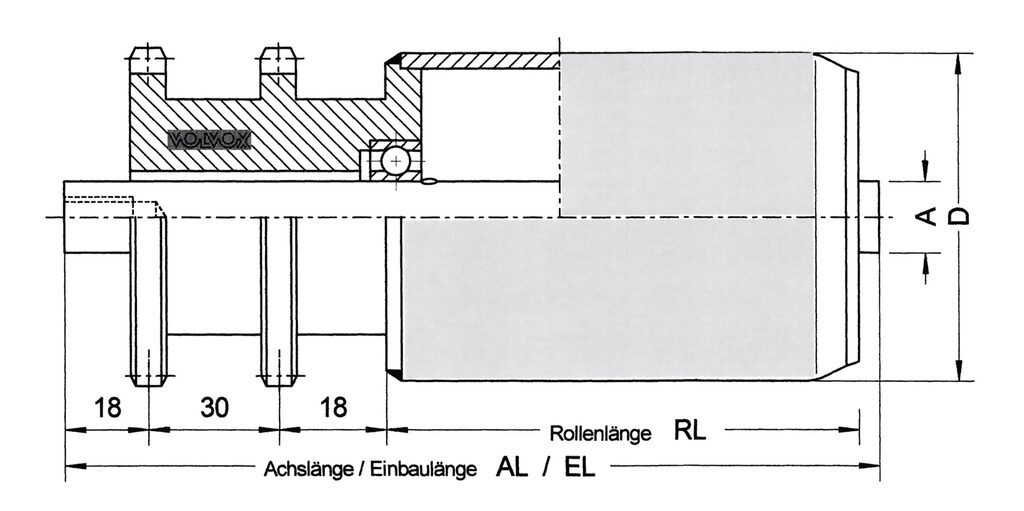

V 5.01
V 5.02
Antriebselement:
Stahl 1/2 x 5/16" Z=14
Lagerung:
Rillenkugellager ZZ oder 2 RS
Antrieb:
V 5.00 Stauantrieb
V 5.01 Festantrieb
V 5.02 Festantrieb verschweißt
V 5.00 R Stauantrieb einstellbar
Detail:
Stauantrieb einstellbar
Gegenlager:
V 2.50, V 2.60, V 3.00
Tragfähigkeit:
V 5.00, V 5.01 max. 100 daN/Rolle
V 5.20
Antriebselement:
Stahl 5/8 x 3/8" Z=15 verschweißt
Lagerung:
Rillenkugellager ZZ oder 2 RS
Antrieb:
V 5.10 Festantrieb
V 5.20 Stauantrieb
Gegenlager:
V 2.60, V 4.01, V 4.02
Tragfähigkeit:
V 5.10 max. 350 daN/Rolle
V 5.20 max. 200 daN/Rolle
Antriebselement:
Stahl 3/4 x 7/16" Z=13 verschweißt
Lagerung:
Rillenkugellager ZZ oder 2 RS
Tragfähigkeit:
max. 350 daN/Rolle
Gegenlager:
V 2.60, V 4.02
