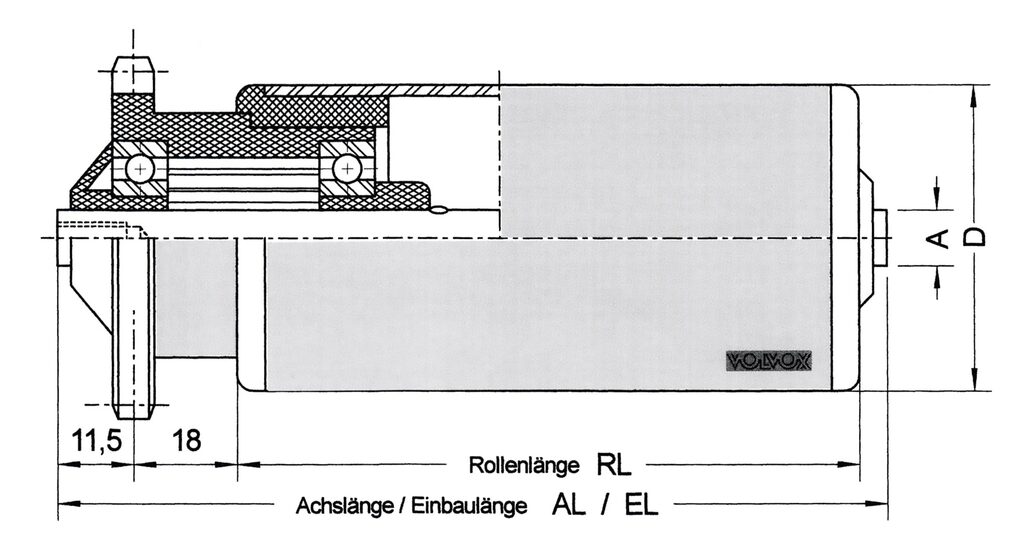

V 4.36
Antriebselement:
Stahl 3/8 x 7/32" Z=10
Lagerung:
Rillenkugellager ZZ oder 2 RS
Lagerung:
V 4.35 Stauantrieb
V 4.36 Festantrieb
Gegenlager:
V 6.0
Tragfähigkeit:
max. 20 daN/Rolle

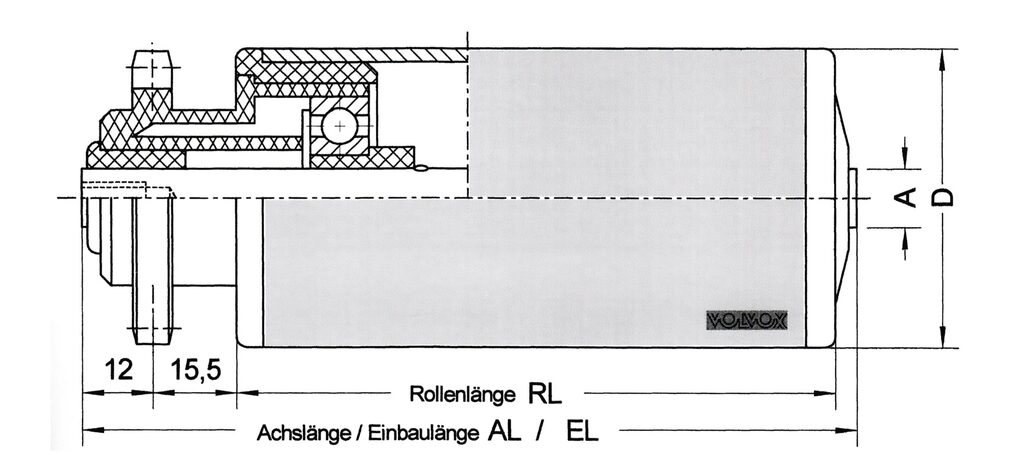

V 4.51
Antriebselement:
Kunststoff 1/2 x 5/16" Z=11
Triebstockverzahnung
Lagerung:
Rillenkugellager ZZ, 2 RS, NIRO RS
Antrieb:
V 4.50 Stauantrieb
V 4.51 Festantrieb
Rostfreie Ausfertigung:
Lager NIRO RS, Achse NIRO
Rohr Kunststoff oder NIRO
Gegenlager:
V 3.00, V 8 N
Tragfähigkeit:
V 3.00 max. 40 daN/Rolle
V 8 max. 30 daN/Rolle

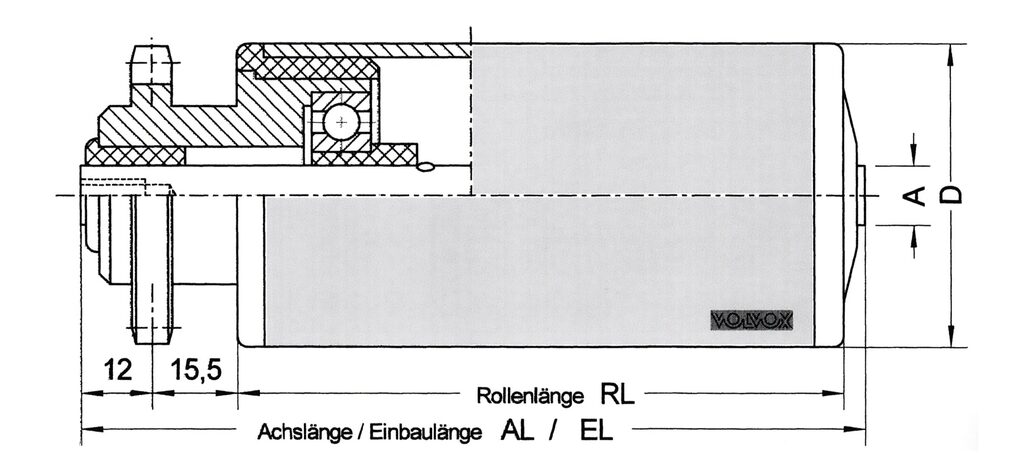

V 4.55
V 4.56
Antriebselement:
Stahl 1/2 x 5/16" Z=11
Triebstockverzahnung
Lagerung:
Rillenkugellager ZZ oder 2 RS
Antrieb:
V 4.54 Stauantrieb
V 4.55 Festantrieb
V 4.56 Festantrieb verschweißt
Gegenlager:
V 2.50, V 3.00
Tragfähigkeit:
max. 100 daN/Rolle
V 5.05
Antriebselement:
Kunststoff 1/2 x 5/16" Z=14
Antrieb:
V 5.04 Stauantrieb / Kunststoff - Kettenanrad
V 5.05 Festantrieb / Kuststoff - Kettenrad
Lagerung:
Rillenkugellager ZZ, 2 RS, NIRO RS
Rostfreie Ausfertigung:
Lager NIRO RS, Achse NIRO
Rohr Kunststoff oder NIRO
Gegenlager:
V 3.00, V 8 N
Tragfähigkeit:
V 5.04, V 3.00 max. 40 daN/Rolle
V 5.04, V 8 N max. 30 daN/Rolle
V 5.07
V 5.08
V 9.08
Antriebselement:
Stahl 1/2 x 5/16" Z=14
Triebstockverzahnung
Antrieb:
V 5.06 Stauantrieb / Stahl - Kettenanrad
V 5.07 Festantrieb / Stahl - Kettenrad
V 5.08 Festantrieb verschweißt
V 9.08 Festantrieb verschweißt
Lagerung:
Rillenkugellager ZZ oder 2 RS
Tragfähigkeit:
max. 100 daN/Rolle
Gegenlager:
V 2.50, V 2.55, V 3.00

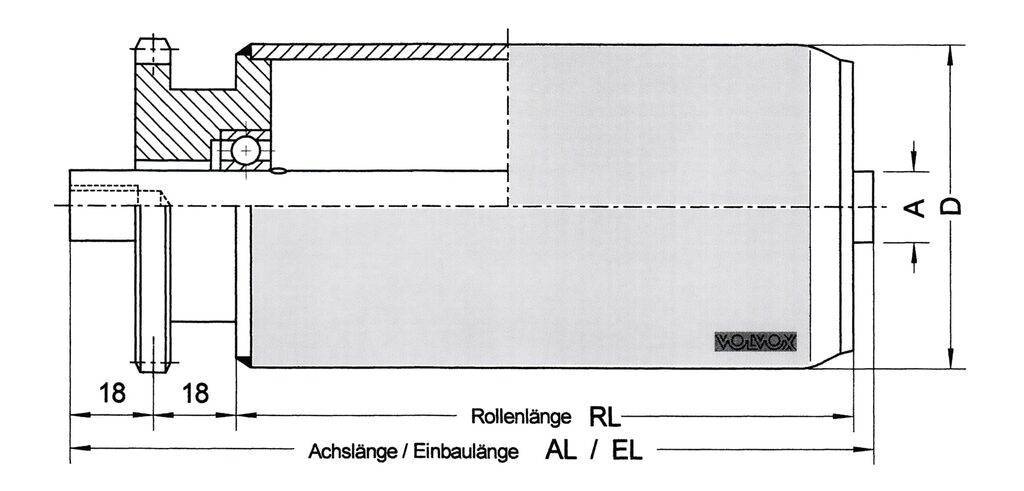

Antriebselement:
Stahl 5/8 x 3/8" Z=15 verschweißt
Triebstockverzahnung
Lagerung:
Rillenkugellager ZZ oder 2 RS
Tragfähigkeit:
max. 350 daN/Rolle
Gegenlager:
V 2.60

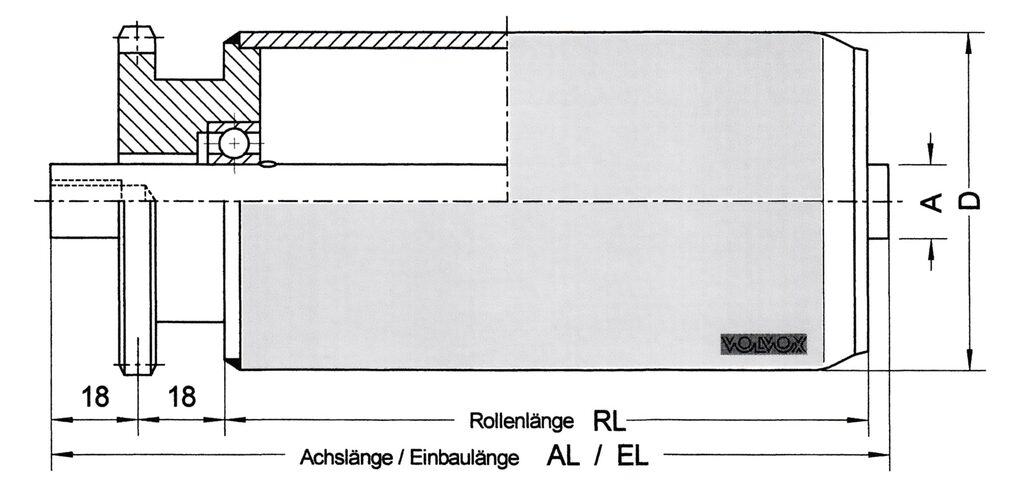

Antriebselement:
Stahl 3/4 x 7/16" Z=13 verschweißt
Triebstockverzahnung
Lagerung:
Rillenkugellager ZZ oder 2 RS
Tragfähigkeit:
max. 350 daN/Rolle
Gegenlager:
V 2.60, V 4.02
